6-SCHICHT-BALKEN

VORGESPANNTE ZIEGELBALKEN WERDEN STANDARDMÄSSIG AUS DÄNISCHEM NORMALFORMAT IM LÄUFERVERBAND GEFERTIGT.

Dimensionierung
Carlsberg Bjælkers spezifische Berechnung nach geltenden Normen. Dimensionierung, statische Berechnungen und Warendeklarationen sind im Preis inbegriffen.

Maße für vorgespannte 6-Schicht-Ziegelbalken
Sie werden bis zu einer Länge von 27 Steinen - 6480 mm - für lichte Weiten von maximal 6240 mm hergestellt, da der kürzeste Kämpfer an beiden Enden des Ziegelbalkens ½ Stein aufliegen muss.

6-SCHICHT-ZIEGELBALKEN FÜR HINTERMAUER UND FASSADE

17 cm (6B)*-Mauerwerksbalken
Aus Strangpress- oder Maschinen-„Handstrichziegeln“ produziert.
Maschinen-„Handstrich“-Ziegelbalken für Sichtmauerwerk werden immer aus Ziegeln derselben Partie produziert, mit der auch die Fassade gemauert wird.
Sie werden als Standard in einer Länge von bis zu 27 Ziegen für lichte Öffnungen von maximal 6240 mm produziert.

Sie werden in Fassaden und Hintermauerwerken eingesetzt, in denen ein Komposit-Ziegelsturz keine ausreichende Stütze wäre.

20/5 x 17 cm (20/5B)*-Mauerwerksbalken
Aus Strangpress- oder Maschinen-„Handstrichziegeln“ produziert.
Maschinen-„Handstrich“-Ziegelbalken für Sichtmauerwerk werden immer aus Ziegeln derselben Partie produziert, mit der auch die Fassade gemauert wird.

Sie werden in Fassaden und Hintermauerwerken eingesetzt, in denen ein Komposit-Ziegelsturz keine ausreichende Stütze wäre.

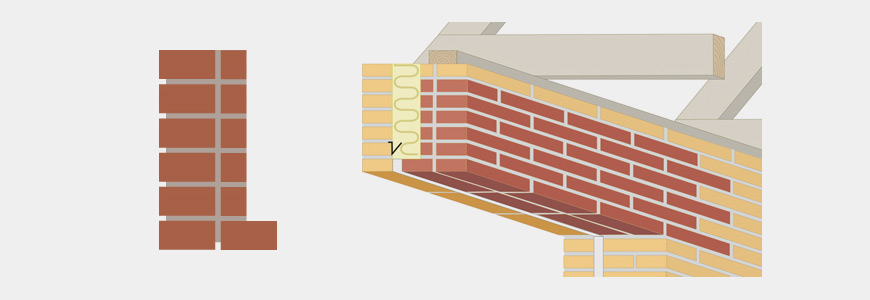

23/5 x 17 cm (H/5B)*-Mauerwerksbalken
Aus Strangpress- oder Maschinen-„Handstrichziegeln“ produziert.
Maschinen-„Handstrich“-Ziegelbalken für Sichtmauerwerk werden immer aus Ziegeln derselben Partie produziert, mit der auch die Fassade gemauert wird.

Sie werden in Fassaden und Hintermauerwerken eingesetzt, in denen ein Komposit-Ziegelsturz keine ausreichende Stütze wäre.

23 cm (6H)*-Mauerwerksbalken
Aus Strangpress- oder Maschinen-„Handstrichziegeln“ produziert.
Maschinen-„Handstrich“-Ziegelbalken für Sichtmauerwerk werden immer aus Ziegeln derselben Partie produziert, mit der auch die Fassade gemauert wird.

Sie werden in Fassaden und Hintermauerwerken eingesetzt, in denen ein Komposit-Ziegelsturz keine ausreichende Stütze wäre.

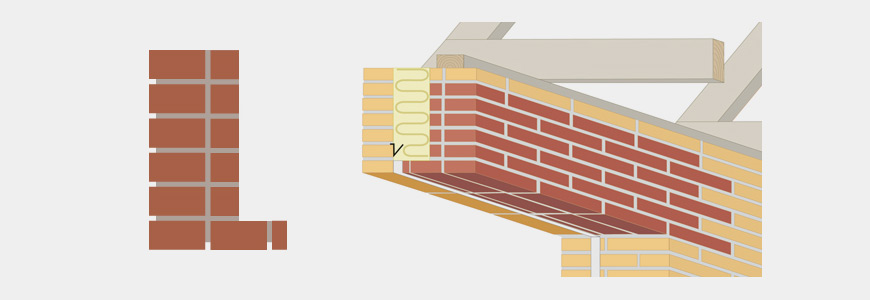

27/5 x 17 cm (27/5B)*-Mauerwerksbalken
Aus Strangpress- oder Maschinen-„Handstrichziegeln“ produziert.
Maschinen-„Handstrich“-Ziegelbalken für Sichtmauerwerk werden immer aus Ziegeln derselben Partie produziert, mit der auch die Fassade gemauert wird.

Sie werden in Fassaden und Hintermauerwerken eingesetzt, in denen ein Komposit-Ziegelsturz keine ausreichende Stütze wäre.

29/5 x 17 cm (29/5B)*-Mauerwerksbalken
Aus Strangpress- oder Maschinen-„Handstrichziegeln“ produziert.
Maschinen-„Handstrich“-Ziegelbalken für Sichtmauerwerk werden immer aus Ziegeln derselben Partie produziert, mit der auch die Fassade gemauert wird.

Sie werden in Fassaden und Hintermauerwerken eingesetzt, in denen ein Komposit-Ziegelsturz keine ausreichende Stütze wäre.

* Der erste Buchstabe/die erste Ziffer in Klammern gibt die Breite der untersten Schicht an.
Der zweite Buchstabe/die zweite Ziffer gibt die Breite der darüber liegenden Schicht an.
N: Breite eines Ziegels im dänischen Normalformat, 11 cm.
B: Breite eines Breitsteins im dänischen Normalformat, 17 cm.
H: Länge eines Ziegels im dänischen Normalformat, 23 cm.

Vorgespannte 6-Schicht-Ziegelbalken werden in Länge und Verband nach Wunsch hergestellt. Vorgespannte 6-Schicht-Balken werden für große Lasten eingesetzt. Sie werden mit Verschiebbarer Armierung versehen. Die Berechnung geschieht individuell von Fall zu Fall.

Die Balken werden so berechnet, dass sie die auftretende Last aufnehmen können.

Bitte beachten: Verbandart und Startcode müssen bei der Bestellung angegeben werden.
